アース工事

仮シャックアンテナチューナのアース線は今まで設置済み思っていたのですが、実はきちんとしていないことが判り設置しました。
近所のビバホームで1m980円のアース棒を買ってきて3ポンドハンマーで軒下に打ち込みました。

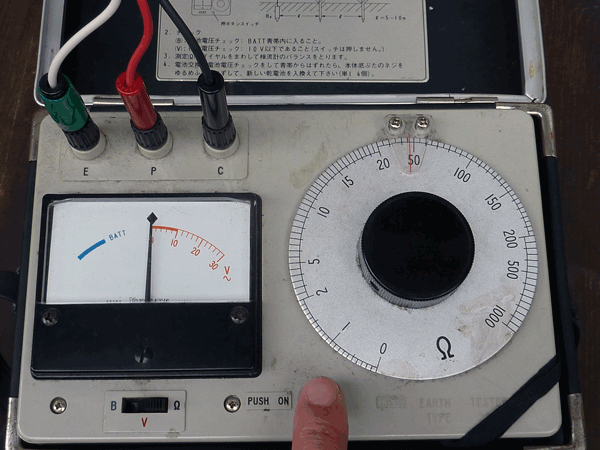

接地抵抗を測ったところ45Ωでした。
10Ω以下が理想ですが、アース棒1本ではこんなものでしょう。(本シャックのアースは7Ωです)
結果は50WCWでドアベルが誤動作しなくなりました。とりあえずよしとしました。
ちなみにエアコンの業者が設置したアースは200Ω(100Ω以下が基準です)、今回の測定用仮アースは500Ω位です。(水道の止水栓も500Ωでした)

by ja1sty | 2013-05-27 15:41 | アマチュア無線
